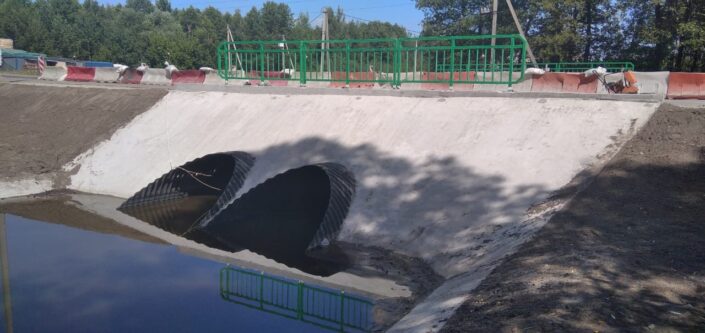

Характеристики HelCor PipeArch – 21:

• Высота засыпки: — 1,22 м;
• Засыпка/тампонирование: — щебень 20-40 мм / бетон В25;
• Пролет (в свету): — 1,700 м;
• Высота (в свету): — 2,280 м;
• Количество отверстий: — 2 шт.;
• Длина по низу: — 22,40 м;
• Длина по верху: — 18,90 м;
• Сталь: — S250GD;
• Угол пересечения гильзы с дорогой – 90º;
• Защита от коррозии: — двустороннее цинковое покрытие (методом горячего цинкования), плотностью 600 гр/м2, толщиной не менее 42 мкм + двустороннее полимерное покрытие толщиной 300 мкм;
• Долговечность: — свыше 75 лет;
• Геометрические размеры автомобильной дороги назначены с учетом требуемых нормативных параметров для дорог III категории (согласно СП 34.13330.2021).

Краткое описание объекта:

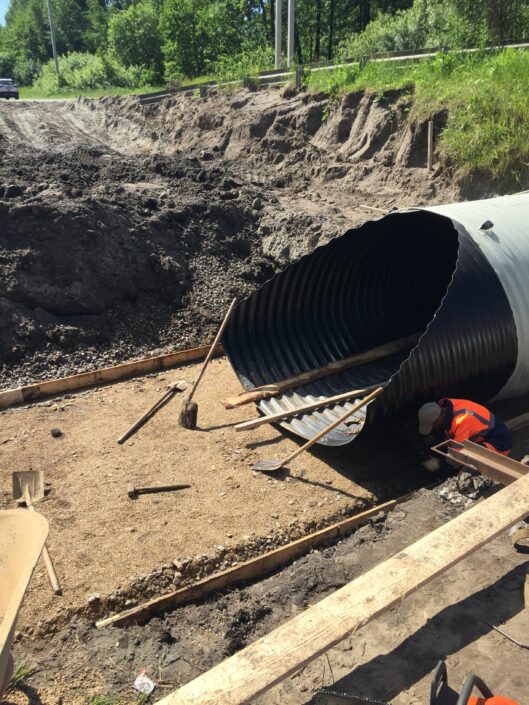

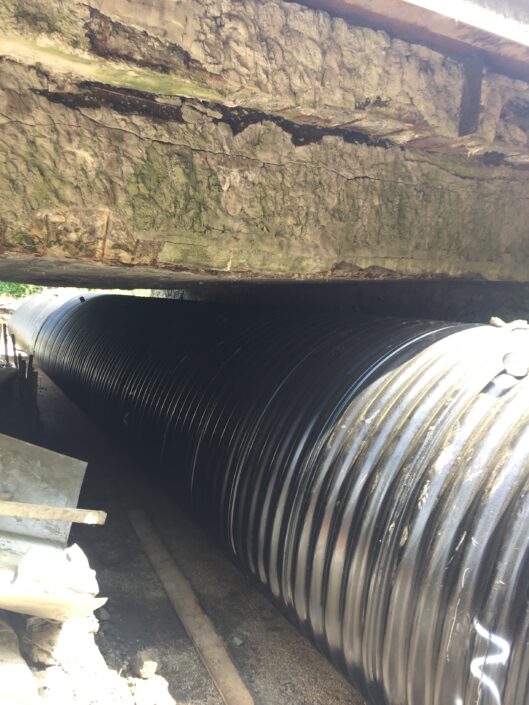

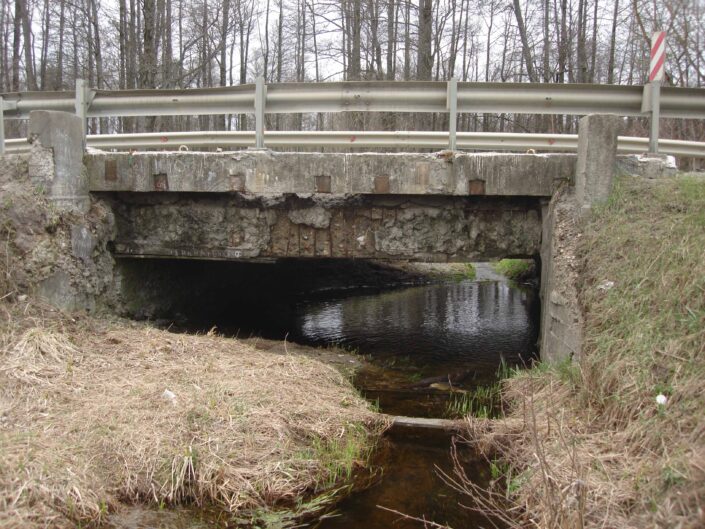

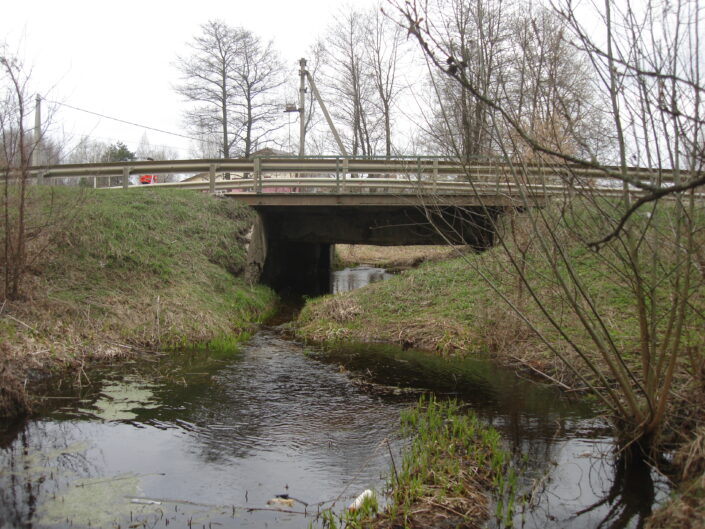

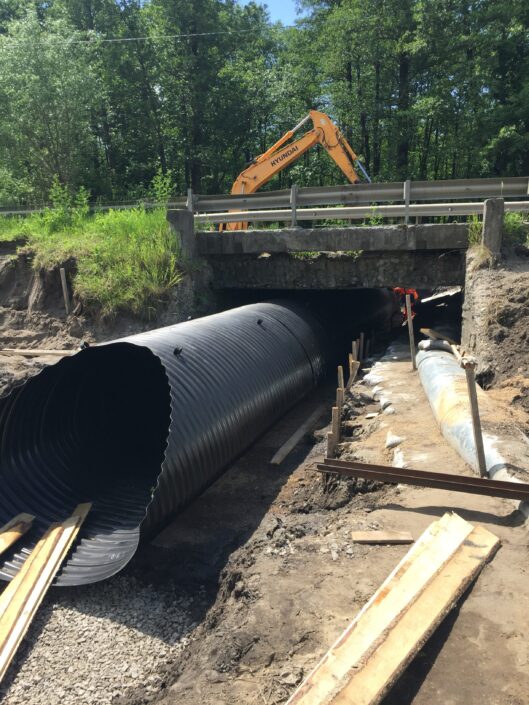

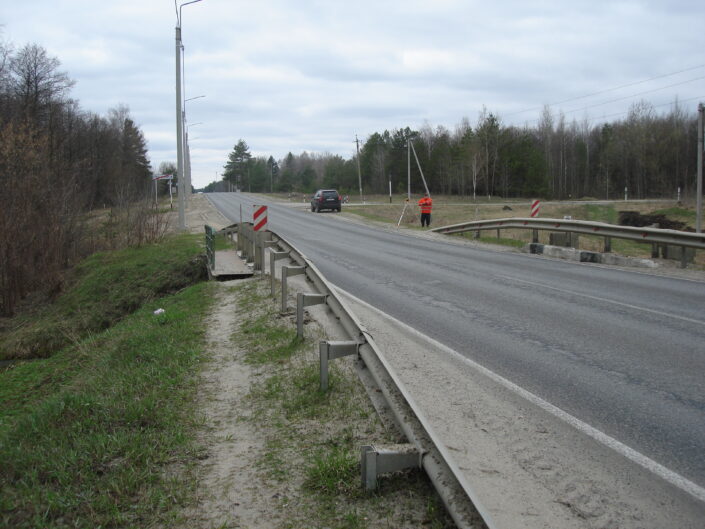

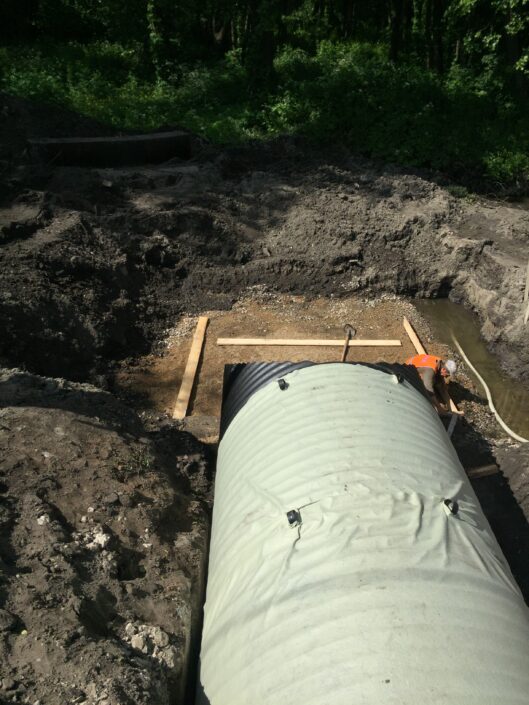

     На основании технического обследования и согласно «Классификации работ по капитальному ремонту, ремонту и содержанию автомобильных дорог общего пользования и искусственных сооружений на них» принято решение о капитальном ремонте моста посредством протяжки под существующим пролетном строением металлической эллипсовидной гофрированной гильзы (по серии 3-501.3-187.10)  размером в поперечнике 2*2,27 х 1.7 м. Данная конструкция водопропускной трубы позволит обеспечить эксплуатационную надежность сооружения при наименьших затратах на его содержание в течение всего срока службы; возможность изготовления элементов с заводской готовностью; сборку гильзы на строительной площадке при наименьших затратах труда.

Заказчик: ООО «ВЕСТРОУД»

Проектировщик: ООО «ДОРСЕРВИС-КАЛИНИНГРАД»
