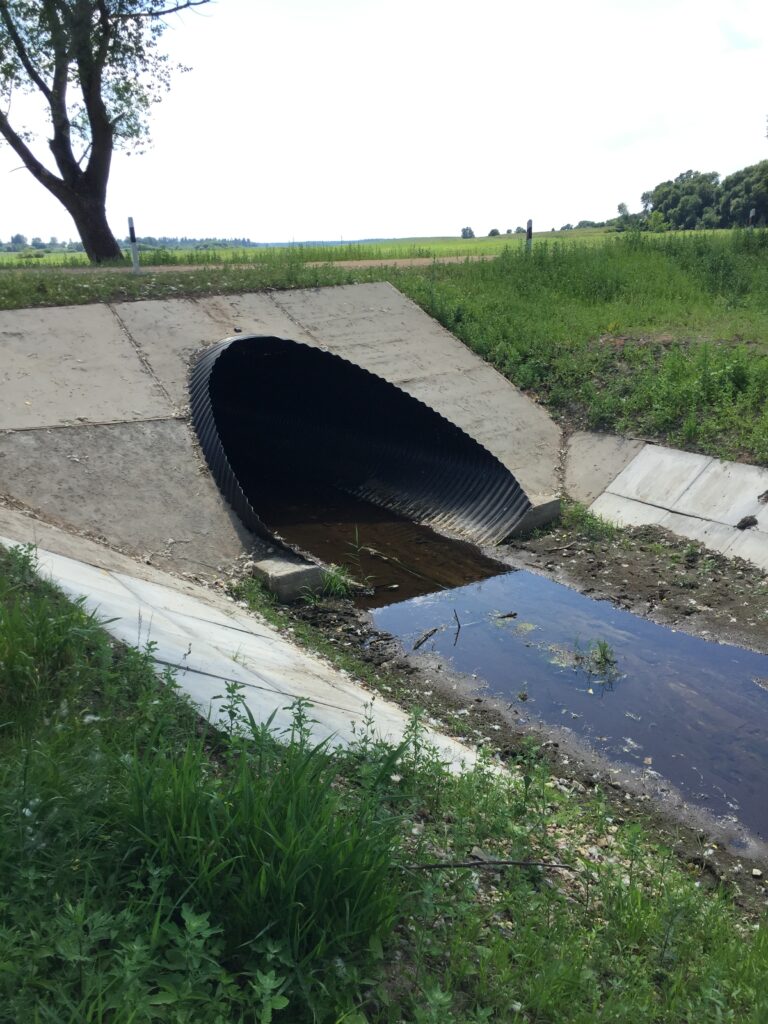

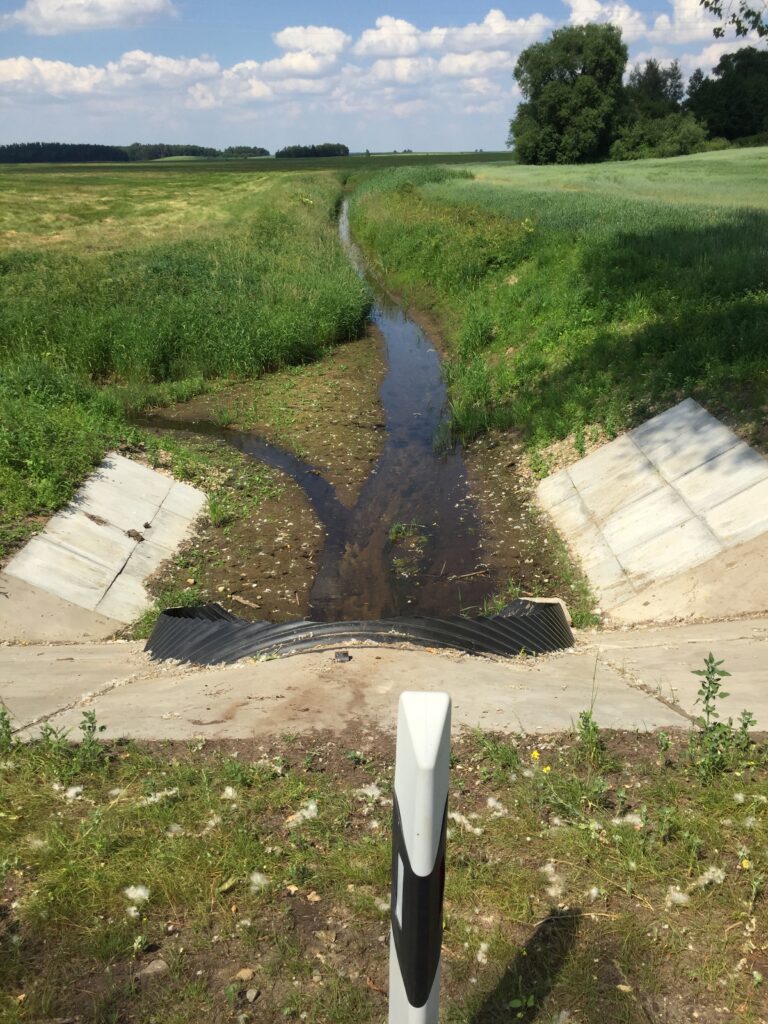

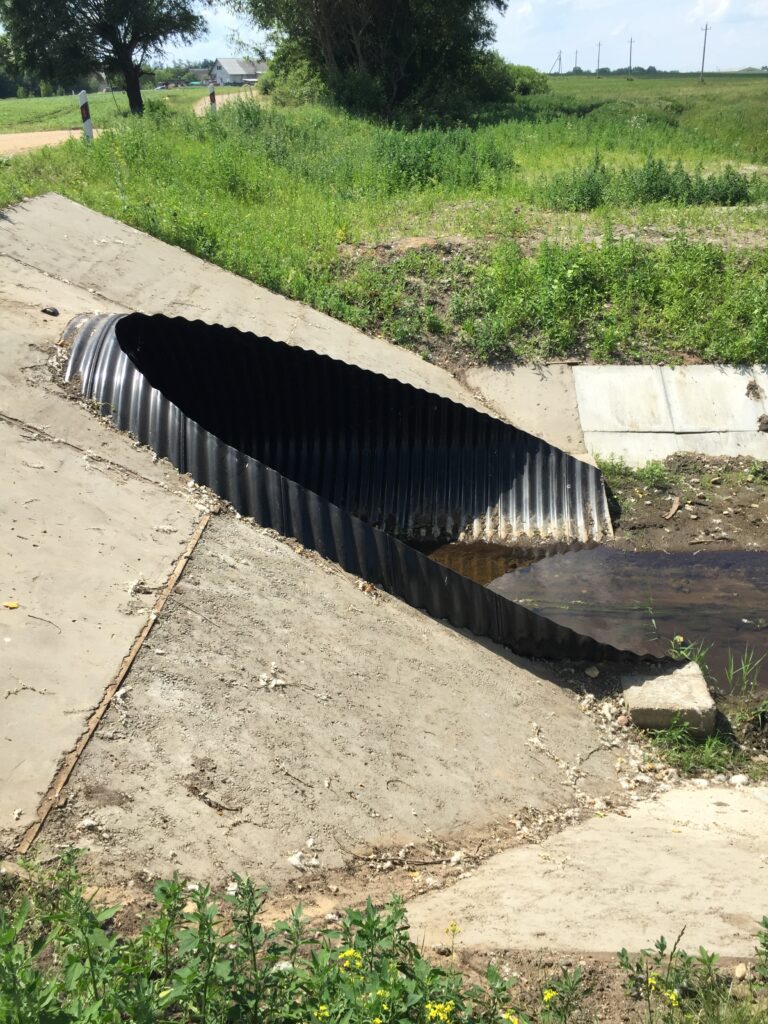

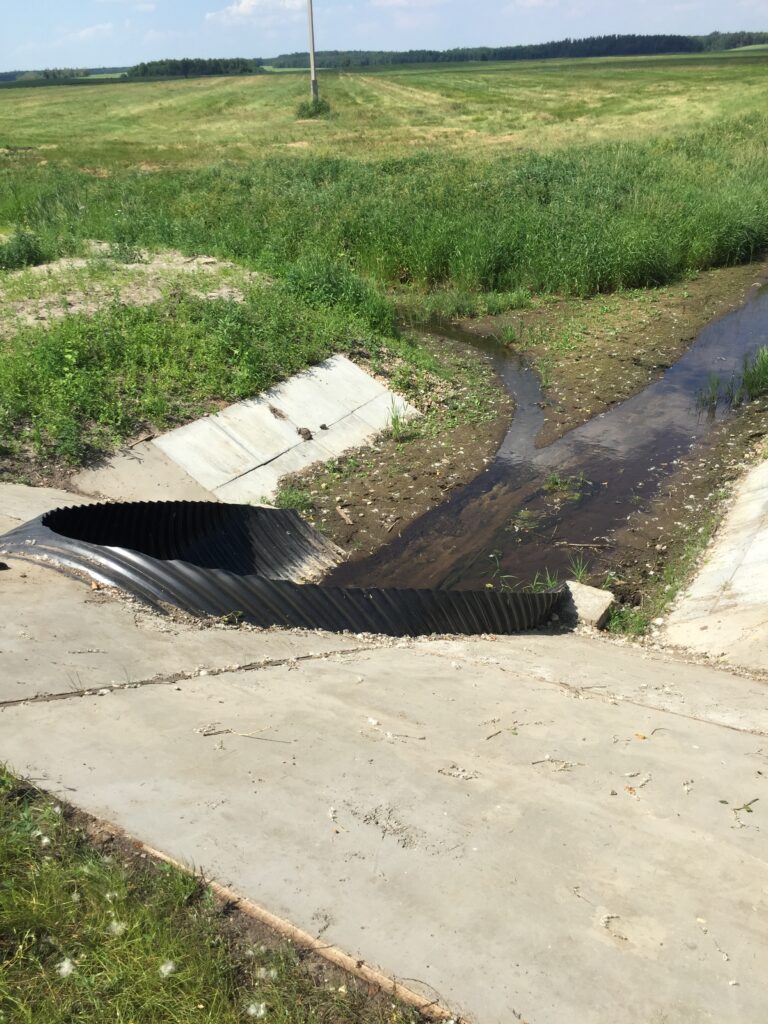

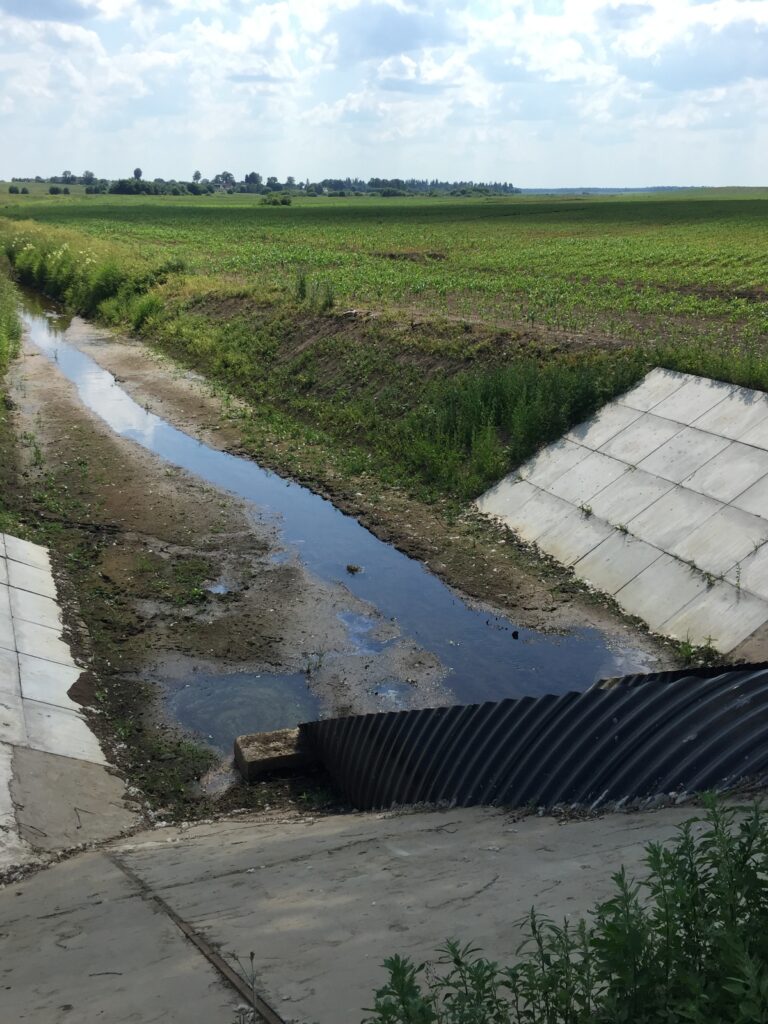

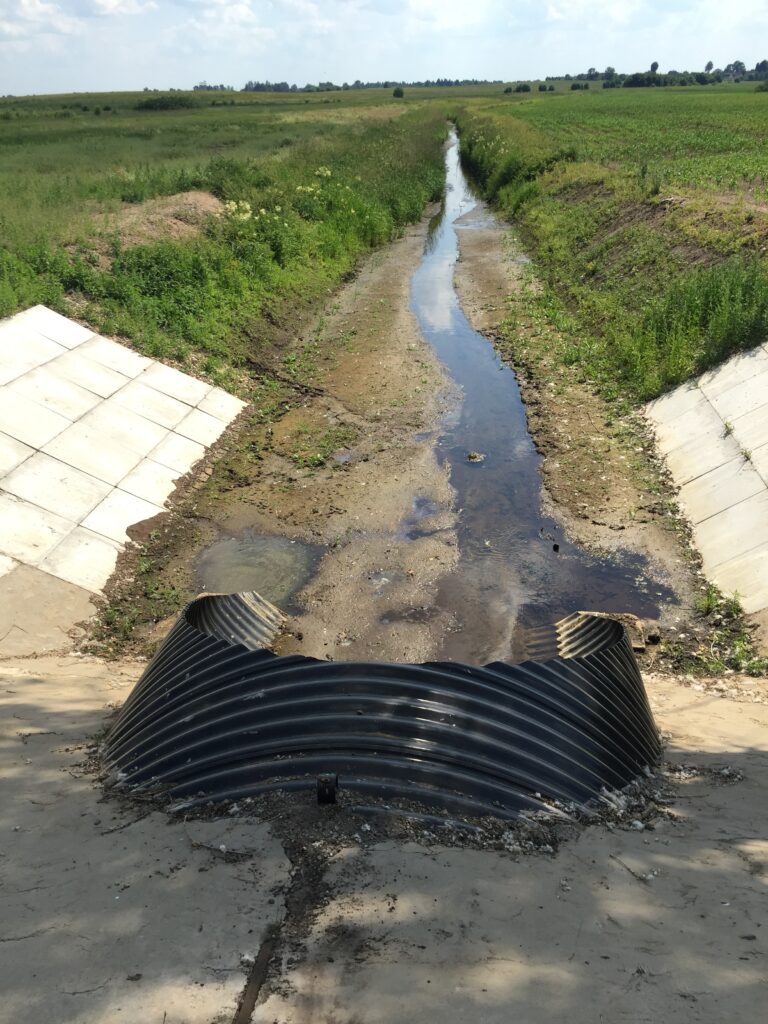

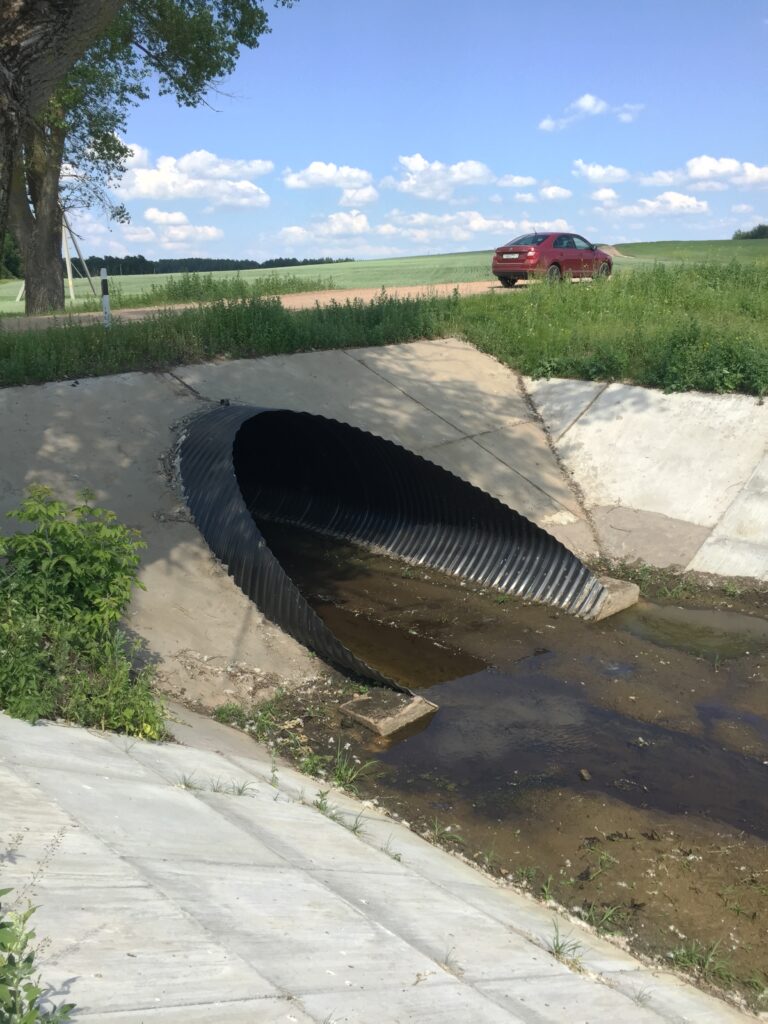

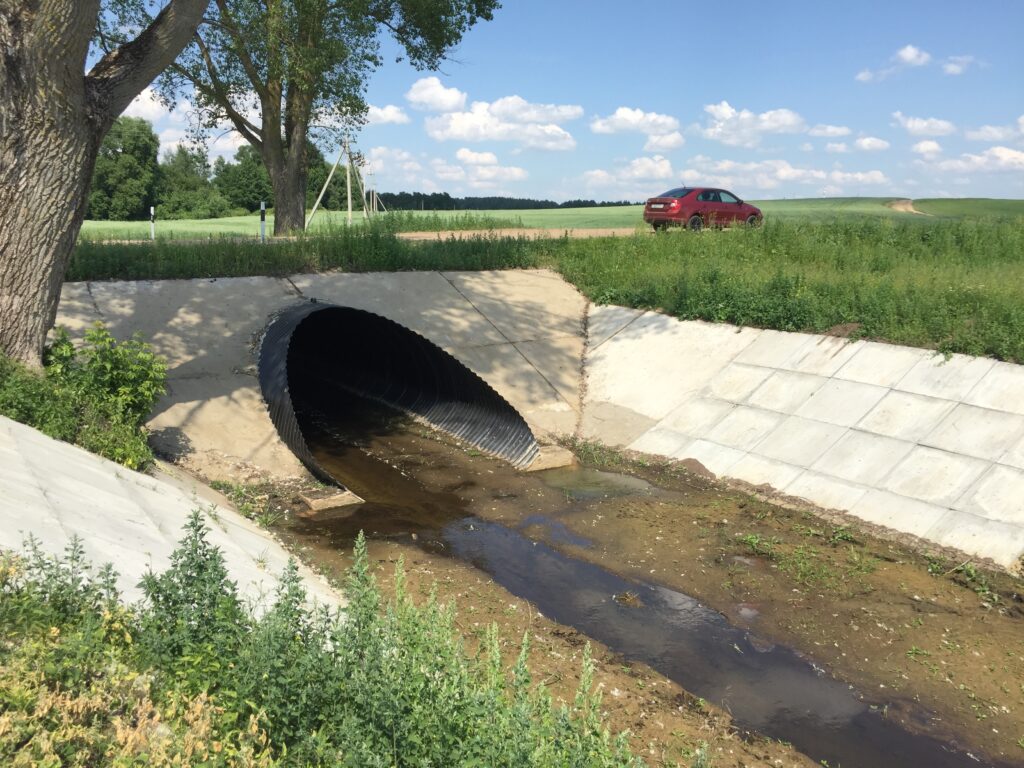

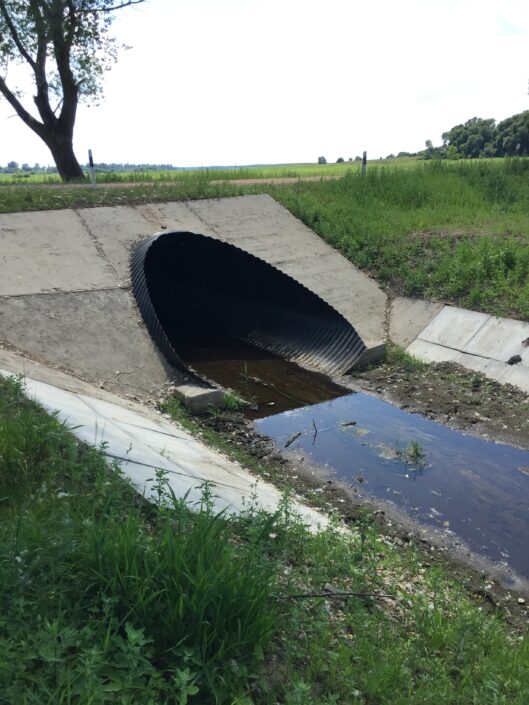

Характеристики HelCor PipeArch – 48:

• Тип нагрузки: — А11 и НК-80
• Высота засыпки: — 1,22 м
• Параметры грунта: — песчаный грунт
• Пролет (в свету): — 3,516 м
• Высота (в свету): — 2,940 м
• Количество отверстий: — 1 шт.
• Длина по низу: — 23,90 м
• Длина по верху: — 13,95 м
• Сталь: — S250GD
• Защита от коррозии: — двустороннее цинковое покрытие (методом горячего цинкования), плотностью 600 гр/м2, толщиной не менее 42 мкм + двустороннее полимерное покрытие толщиной 300 мкм
• Долговечность: — свыше 75 лет

Краткое описание объекта:

• Строительный проект разработан на основании задания на проектирование ГУ «Объединение Минскмелиоводхоз».

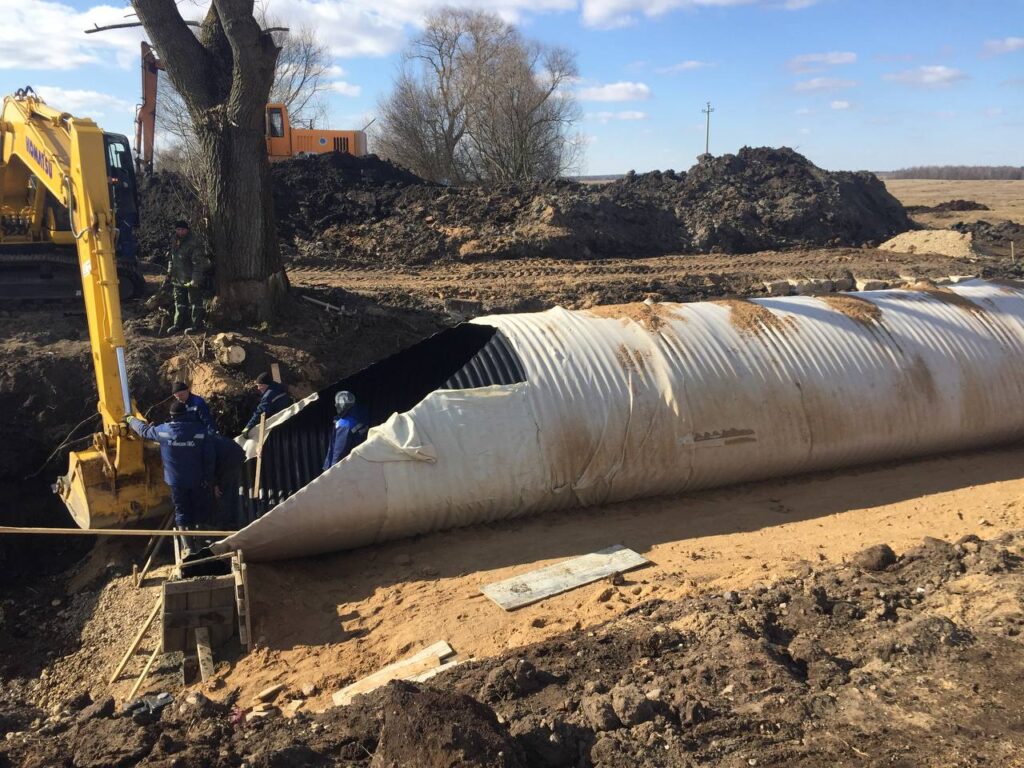

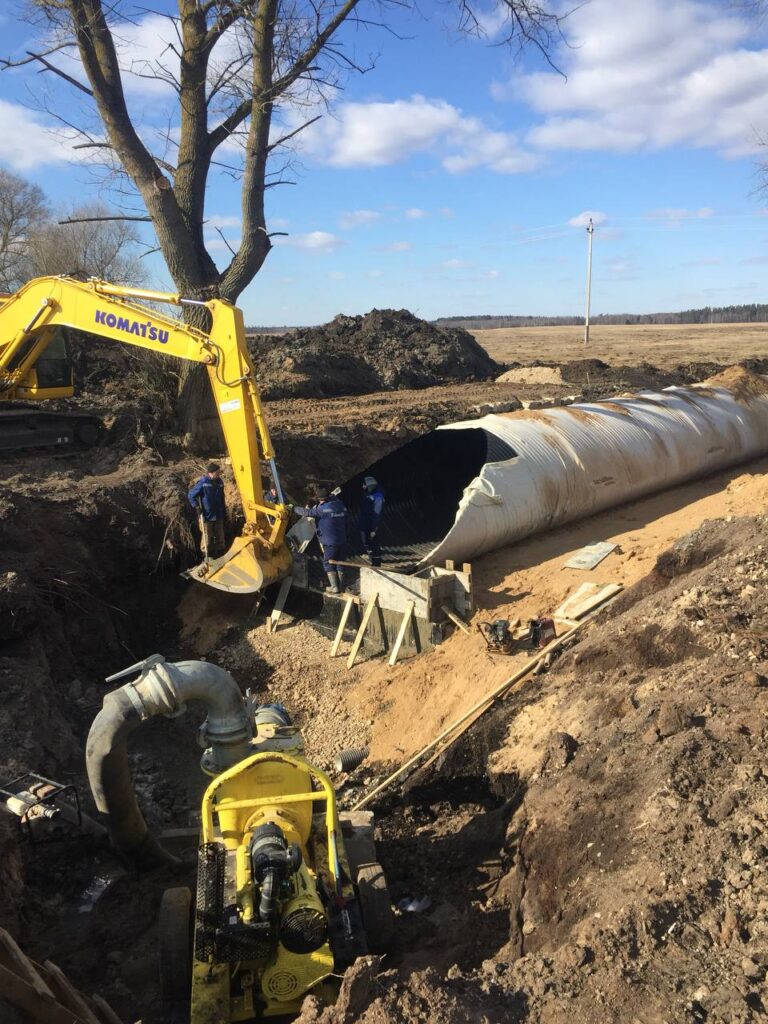

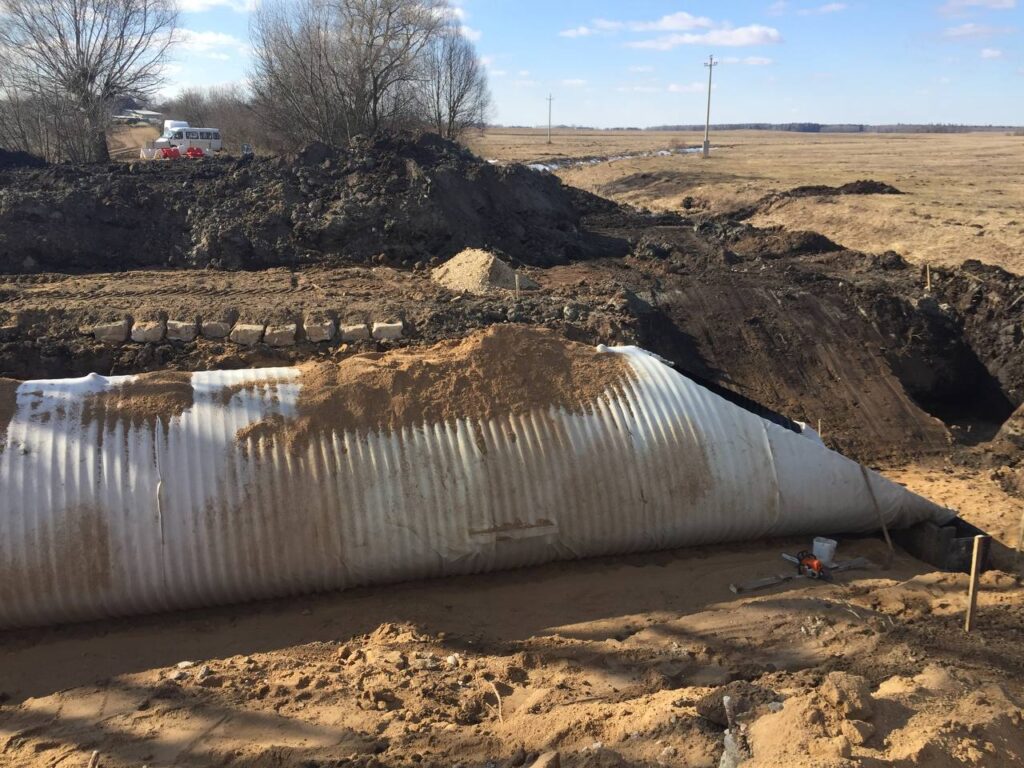

• Проектом принята труба полицентрического очертания, размером гофра 125х26 мм толщина стенки 3,5 мм. Предел текучести — не менее 250 МПа, предел прочности — не менее 330 МПа.

• Подготовка под тело трубы и грунт обратной засыпки должен соответствовать требованиям ТКП 615-2017. Степень уплотнения грунта в обойме — не ниже 0,95 стандартной плотности, коэффициент фильтрации грунта не менее 2 м/сут, компрессионный модуль деформации — не ниже 30 МПа.

Заказчик: ГУП «Минское ПМС»

Проектировщик: Гомельский филиал «Белгипродор»
